자동차의 하부 구조에서 "삐걱" 또는 "삐걱거리는" 소음이 나고 운전 중에 스티어링 휠이 한쪽으로 당겨지면 서스펜션 부싱에 문제가 있을 수 있습니다. 오늘은 자동차 부싱에 대해 자세히 살펴보겠습니다.
기계 설계에서는 움직이는 부품을 연결하는 것이 일반적이지만 금속과 금속이 직접 접촉하면 마찰과 마모가 발생합니다. 이 문제를 해결하기 위해 엔지니어는 유연한 "소프트 연결"을 사용합니다. 이는 마모를 크게 줄여주며, 결국 성능이 저하되면 주요 구조 부품보다 교체가 훨씬 쉽고 저렴합니다. 이 원리는 산업용 부싱을 탄생시켰습니다.
차량에서 부싱은 컨트롤 암(예: 컨트롤 암 부싱 1J0407182), 스웨이 바 및 서브프레임과 같은 섀시 조인트에 설치되는 탄성 구성 요소입니다. 일반적으로 고무, 폴리우레탄 또는 금속 슬리브에 접착된 이러한 재료의 조합으로 만들어집니다. 핵심 기능은 견고한 연결을 교체하고 부품 간의 상대적인 움직임을 흡수하며 마찰로 인한 손상을 최소화하는 것입니다. 간단히 말해서, 이는 자동차 서스펜션의 "쿠션 패드"이자 "내마모성 조인트" 역할을 합니다.
섀시 부싱은 차량 역학에서 중요한 역할을 합니다. 프레임을 서스펜션 시스템에 연결하여 거친 금속 대 금속 접촉을 제거하고 구성 요소를 보호하며 충격을 흡수하고 승차감 안정성과 편안함을 보장합니다. 차량의 정적 중량과 동적 하중뿐만 아니라 거친 도로의 응력, 코너링 힘, 제동 충격도 견뎌야 합니다.
고품질 부싱(예: 컨트롤 암 부싱 1J0407182)은 타이어 마모를 줄이고 서스펜션 피로를 최소화하며 전반적인 핸들링 느낌을 향상시켜 주행 성능을 크게 향상시킬 수 있습니다.

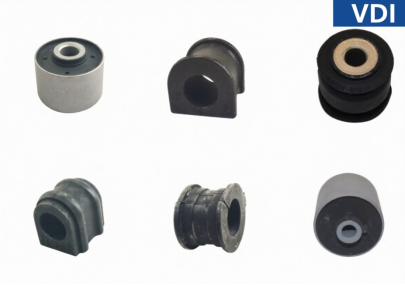

부싱은 위치(예: 앞/뒤 차축), 구성 요소(예: 컨트롤 암, 타이 로드, 서브프레임), 재질(고무, 폴리우레탄, 나일론, 금속), 디자인(개방형 대 폐쇄형) 및 댐핑 방법(유압식 대 고체)에 따라 분류되는 등 다양한 유형으로 제공됩니다. 이러한 변형에도 불구하고 기본 목적은 일관되게 유지됩니다. 가장 필요한 곳에 제어된 유연성을 제공하는 것입니다.
1. 압입 슬리브 사이즈 선택
부싱을 제거하거나 설치할 때 적절한 크기의 슬리브를 사용하여 다른 구성품에 응력을 가하지 않고 부싱의 외부 금속 쉘에만 힘이 가해지도록 하십시오. 시술 중에는 항상 보안경과 장갑을 착용하십시오. Keditec 제품 설명서에 제공된 치수 데이터는 올바른 슬리브 크기를 선택하는 데 도움이 될 수 있습니다.
2. 압입력
설치를 용이하게 하려면 부싱을 누르기 전에 내부 보어의 버를 완전히 제거하고 내부 보어와 부싱 외경의 앞쪽 가장자리 모두에 소량의 윤활제(예: 그리스 4240)를 바르십시오.
필요한 압입력에 세심한 주의를 기울이십시오.
외경이 40mm인 금속 슬리브가 있는 부싱의 경우 압입력은 일반적으로 6kN을 초과해야 합니다.
나일론 슬리브 부싱의 경우 필요한 힘은 일반적으로 20kN보다 큽니다.
이 값은 부싱의 외부 직경에 따라 확장됩니다. 측정된 압입력이 예상보다 상당히 높거나 낮은 경우 하우징 보어의 손상이나 정렬 불량을 검사하고 올바른 부싱 부품 번호가 선택되었는지 확인하십시오.
3. 설치 방향 및 위치 지정

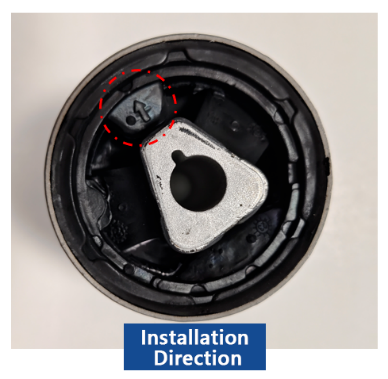

설치하는 동안 부싱의 단단한(비분할) 부분이 차량 주행의 수평 전방 방향과 정렬되어 있는지 확인하십시오. 부싱에 방향 화살표가 있는 경우 이 화살표는 이동 방향의 앞쪽을 가리켜야 합니다.
누른 후 부싱이 장착 구멍 중앙에 있고 양쪽 노출 길이가 동일한지 확인합니다.
4. 설치 응력 완화
설치 후 차량을 들어 올린 상태에서(서스펜션을 내린 상태에서) 잔류 응력이 섀시 시스템에 쌓이는 경우가 많습니다. 이러한 스트레스를 완화하려면 차량을 바퀴 위로 내리고 스티어링 휠을 곧게 편 다음 모든 장착 패스너를 풀고 제조업체가 지정한 토크 값에 맞게 다시 토크를 가하십시오. 이 프로세스를 통해 서스펜션 부싱이 스트레스 없는 자연스러운 위치에 고정되어 섀시를 의도한 정렬 및 형상으로 복원할 수 있습니다.
일단 완성되면(특히 컨트롤 암 부싱 1J0407182와 같이 정밀하게 설계된 부품을 사용하는 경우) 차량이 새 운동화를 신은 것처럼 느껴져 어디를 가든 부드럽고 자신있게 운전할 준비가 됩니다.
