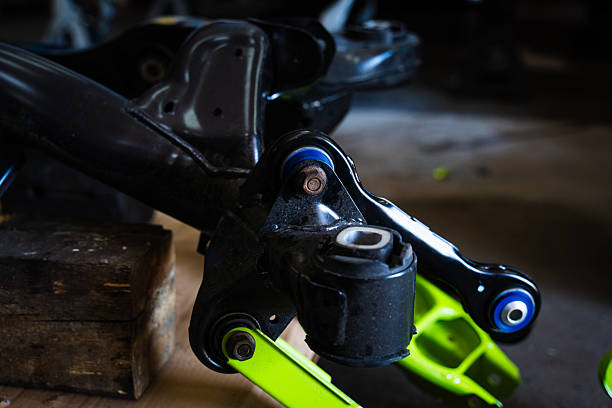

실제 차량 작동에서 컨트롤 암 부싱은 정적 하중을 받는 것이 아니라 고주파수, 반복적인 동적 응력 주기를 받습니다. 이러한 반복 하중은 가장 일반적인 부싱 파손 모드인 피로 파손의 주요 원인입니다. 피로의 미세 메커니즘은 고무 역학 및 자동차 공학에 관한 수많은 논문에서 반복적으로 검증되었습니다. 근본적으로 이는 재료 내의 국지적 응력이 고무 폴리머 사슬의 궁극적인 신장 한계를 반복적으로 초과하여 궁극적으로 미세한 균열에서 거시적인 파손으로 돌이킬 수 없는 진행을 촉발할 때 발생합니다.
점탄성 폴리머인 고무는 늘어나면 사슬이 풀려 방향이 바뀌고 확장됩니다. 국부적 응력이 재료의 극한 연신율(일반적으로 제형에 따라 인장 파단 연신율의 50~80% 범위)을 초과하는 경우 폴리머 사슬은 되돌릴 수 없는 미끄러짐, 절단 또는 국부적인 찢어짐을 경험합니다. 이러한 미세 손상은 처음에는 작은 공극이나 핵 균열로 나타납니다. 반복되는 인장-압축 사이클에서 균열 팁의 응력 집중은 주 응력 방향에 수직으로 느린 균열 전파를 더욱 촉진합니다. 각 주기마다 균열 길이가 점진적으로 증가합니다. 일단 임계 수준까지 축적되면 미세 균열은 육안으로 볼 수 있는 균열로 합쳐져 결국 부싱이 찢어지거나 분리되거나 탄성 기능이 완전히 상실됩니다. 이 과정은 고전적인 피로 균열 성장 법칙을 따릅니다. 균열 성장 속도는 거듭제곱 관계를 통해 응력 강도 계수 범위와 상관관계가 있으며 재료의 최종 신장률은 균열 시작의 임계값을 직접 설정합니다. 연신율이 낮거나 고르지 않으면 피로 수명이 짧아집니다.
컨트롤 암 부싱의 특정 적용에서 피로 파괴는 서스펜션 동작의 복잡한 하중 스펙트럼과 높은 상관관계가 있습니다. 종방향 충격(예: 과속 방지턱 교차), 측면 코너링 힘, 수직 압축(예: 움푹 들어간 곳 타격) 및 비틀림(조향 중 팔 회전)이 서로 얽혀 다축 피로를 형성합니다. 이러한 조건에서 기존의 통고무 부싱은 중앙 영역에서 "3축 응력 집중"이 가장 잘 발생합니다. 반복된 압축 인장으로 인해 국부적인 내부 변형이 재료의 한계를 초과하여 내부 미세 균열이 발생하고 이후 바깥쪽으로 전파되어 환형 또는 방사형 표면 균열이 형성됩니다. 테스트에 따르면 일반적인 도로 하중 스펙트럼(100,000~300,000km의 주행 거리)에서 최적화되지 않은 고무 부싱의 피로 수명은 표면 마모가 아닌 내부 미세 손상 축적으로 인해 제한되는 경우가 많습니다.
유압 부싱은 유체 공동과 오리피스 플레이트 구조로 인해 독특한 피로 파괴 모드를 나타냅니다. 유체 흐름을 통해 저주파의 높은 감쇠와 고주파의 낮은 동적 강성을 제공하는 동시에 새로운 물리적 경계도 도입합니다. 일반적으로 금속 또는 엔지니어링 플라스틱으로 만들어진 오리피스 플레이트는 시간이 지남에 따라 고압 유체 펄스와 고무 변형으로 인해 반복적으로 압착됩니다. 이는 플레이트의 국부적인 마모, 뒤틀림 또는 심지어 미세한 균열로 이어질 수 있습니다. 초기 단계에서는 마모로 인해 오리피스 가장자리가 무뎌지고 조절 효과가 약화되고 감쇠 성능이 저하됩니다. 심한 경우에는 판이 파손되거나 이동하여 체액 누출이 발생합니다. 부싱은 즉시 유압 기능을 잃고 표준 고무 부싱으로 돌아가 피로 수명이 급격하게 떨어집니다. 실제 사례에 따르면 많은 고급 차량 유압 부싱에서 80,000~120,000km 후에 비정상적인 오리피스 플레이트 마모가 발생하는 것으로 나타났습니다. 이는 고무 압축 중 최대 유체 펄스 압력과 국부 응력 집중을 과소평가하여 재료의 피로 한계를 초과한 설계에 뿌리를 두고 있습니다.
또 다른 대표적인 경우는 범프 스톱(리미트 블록)의 비정상적인 마모입니다. 컨트롤 암 부싱에는 고무 범프 스톱이 통합되어 과도한 암 스윙을 제한하고 이동 제한 시 쿠셔닝을 제공하는 경우가 많습니다. 최대 부하 제동 또는 극한의 오프로드 조건에서 범프 스톱은 극도로 높은 압축 변형을 견뎌냅니다. 반복적인 충격은 쉽게 압축 피로를 유발합니다. 고무의 최종 압축 변형률은 일반적으로 인장 신장율보다 훨씬 낮습니다(분자 사슬은 인장과 같은 압축 하에서 자유롭게 재배열될 수 없습니다). 국부적인 압축 변형률이 30~40%를 초과하면 내부 캐비테이션과 미세 균열이 형성되고, 이는 반복적인 하중에 따라 표면 박리 또는 덩어리 파괴로 전파됩니다. 많은 멀티링크 리어 서스펜션에서 범프 스톱은 이러한 조건에서 첫 번째 실패 지점이 되어 금속 간 충격, 소음 및 다른 영역의 피로 가속화를 유발합니다.
내구성의 물리적 경계는 기본적으로 재료의 최대 연신율, 피로 균열 성장 임계값 및 응력 분포 균일성이라는 세 가지 요소에 의해 결정됩니다. 이러한 한계를 뛰어넘기 위해 현대 디자인은 일반적으로 다음 전략을 채택합니다.
● 유한 요소 분석(FEA)을 사용하여 다축 하중 하에서 국부 변형률 피크를 정확하게 예측하여 피크 변형률이 재료의 최종 신율의 60% 미만으로 유지되도록 합니다.
● 응력을 균질화하고 삼축 집중을 방지하기 위해 공동, 노치 또는 비대칭 형상을 도입합니다.
● 신율은 높고 히스테리시스는 낮은 고무 화합물을 사용합니다(예: 사슬 균일성을 개선하기 위해 실란 커플링제 또는 나노 필러 사용).
● 유압 부싱(예: 더 큰 필렛, 내마모성 코팅)의 오리피스 형상을 최적화하여 펄스 충격을 줄입니다.
● 극한의 압축 하중을 공유하기 위해 점진적인 경도 설계 또는 폴리우레탄 복합재를 범프 스톱에 적용합니다.
실험적 검증에 따르면 이러한 최적화를 통해 부싱 피로 수명을 1~3배 연장할 수 있으며 일반적으로 서비스 수명을 100,000km에서 250,000km 이상으로 늘릴 수 있습니다.
궁극적으로 컨트롤 암 부싱의 피로 파손은 우연이 아닙니다. 이는 반복되는 동적 응력으로 인해 재료가 물리적 한계에 도달하는 불가피한 결과입니다. 고무의 고유한 특성인 최대 신율은 미세 손상 시작에 대한 임계값을 설정하는 반면, 실제 하중 스펙트럼, 구조 설계 및 재료 공식은 해당 임계값을 위반하는 시기를 종합적으로 결정합니다. 마이크로에서 매크로로의 이러한 진화를 이해하면 엔지니어는 설계 단계에서 현실적인 내구성 경계를 정의할 수 있으므로 부싱이 조기에 성능이 저하되지 않고 복잡한 도로 환경에서 이론적 수명에 접근할 수 있습니다. VDI 컨트롤 암 부싱 7L0407182E를 주문해 주셔서 감사합니다!
