컨트롤 암 부싱은 차량의 서스펜션 시스템에서 중요한 역할을 합니다. 이는 탄성 커넥터일 뿐만 아니라 차체에 대한 휠의 운동 궤적, 하중 전달 경로, 차량의 전반적인 운동학적 및 탄성 운동학적 특성을 직접적으로 결정합니다. 구조적 레이아웃과 기하학적 관계의 차이로 인해 다양한 서스펜션 유형은 컨트롤 암 부싱에 세로, 가로 및 세로 하중의 비율이 크게 달라집니다. 결과적으로 부싱의 방사형 강성, 비틀림 컴플라이언스, 심지어 축 특성에 대해서도 완전히 다른 설계 요구 사항이 적용됩니다. 이러한 변형이 바로 부싱이 모든 용도에 적합하지 않은 이유입니다. 엔지니어는 핸들링, 승차감 및 내구성 간의 최적의 균형을 달성하기 위해 부싱의 강성 곡선, 댐핑 동작 및 형상을 서스펜션 유형에 맞게 조정해야 합니다(VDI 컨트롤 암 부싱 6Q0407182에 대해 자세히 알아보려면 당사에 문의할 수도 있습니다.).

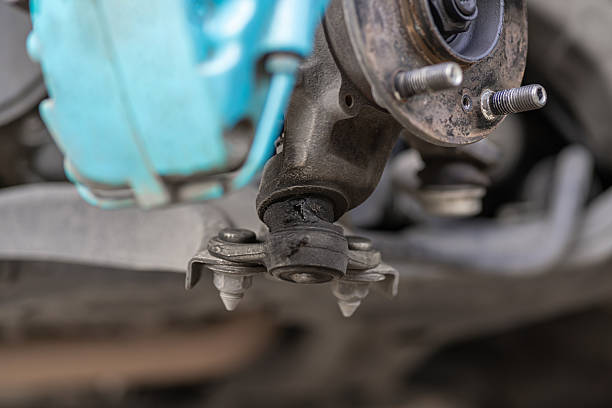

MacPherson 스트럿 서스펜션은 가장 일반적인 보급형 독립 서스펜션으로 프론트 액슬에 널리 사용됩니다. 이 제품의 특징은 단일 하부 컨트롤 암(일반적으로 L자형 또는 A자형)이며 상단이 스프링 장착 댐퍼 스트럿을 통해 본체와 스티어링 너클에 직접 연결되어 있다는 것입니다. 이 구성은 하부 컨트롤 암 부싱이 대부분의 세로 및 가로 하중과 일부 수직 하중을 동시에 전달해야 함을 의미합니다. 세로 방향에서 제동력이나 가속력은 주로 하부 컨트롤 암을 통해 부싱 장착 지점으로 전달됩니다. 종방향 하중은 전체 하중의 40~60%(가장 높은 비율)를 차지하는 경우가 많습니다. 하중을 분담할 상부 팔이 없기 때문입니다. 따라서 부싱은 도로 충격을 흡수할 만큼 충분한 종방향 컴플라이언스를 제공하면서도 제어할 수 없는 발가락 변화를 유발할 수 있는 과도한 변형을 방지해야 합니다. 측면 방향에서는 코너링 힘이 하부 암과 앤티롤 바 사이에 공유되므로 반경 방향 강성이 중요합니다. 측면 변위에 저항하고 안정적인 캠버 각도를 유지하며 과도한 차체 롤링이나 언더스티어를 방지하려면 더 높은 반경 방향 강성이 필요합니다. 그러나 수직 하중은 주로 스트럿에 의해 전달되기 때문에 상대적으로 낮습니다. 여기에서 부싱은 스티어링 중 휠의 충격/반동 및 회전 동작을 수용하기 위해 어느 정도의 비틀림 컴플라이언스를 선호합니다. 과도한 반경 방향 강성은 편안함을 저하시킵니다. 비틀림 강성이 지나치게 높으면 NVH 문제가 증가합니다. 따라서 MacPherson 컨트롤 암 부싱은 일반적으로 비틀림 강성보다 훨씬 높은 반경 방향 강성(종종 5~10배 이상)으로 설계되어 기본 핸들링 안정성을 위한 반경 방향 강성을 강조하는 동시에 유압 또는 캐비티 구조를 통해 비틀림 컴플라이언스를 미세 조정하여 진동 격리를 향상시킵니다.
더블 위시본 서스펜션은 전방 및 후방 차축 모두에 사용되는 고성능 클래식 솔루션을 나타냅니다. 상부 및 하부 A-암이 특징이며 평행사변형에 가까운 기하학적 구조를 형성합니다. 이 레이아웃은 보다 균형 잡힌 하중 분배를 가능하게 합니다. 세로 방향 하중(제동/가속 시)은 주로 아래쪽 암에서 처리되지만 위쪽 팔도 하중의 일부를 공유하여 세로 비율을 MacPherson보다 훨씬 낮은 30~40%로 줄입니다. 양쪽 암이 측면 하중을 효율적으로 저항하여 코너링 힘을 고르게 분산시켜 부싱당 측면 하중을 낮춥니다. 수직 하중은 위쪽 팔과 아래쪽 팔 사이에 유사하게 공유되므로 보다 균일한 응력이 발생합니다. 이 지오메트리의 주요 장점은 비틀림 컴플라이언스에 대한 요구를 극적으로 증가시키는 정밀한 휠 모션 제어입니다. 이상적인 평행 모션과 제어된 캠버 이득을 달성하려면 두 암 모두 휠 이동 중에 상당한 각도 비틀림을 허용해야 합니다. 한편, 방사형 강성은 정렬 매개변수를 방해하는 과도한 탄성 변형을 방지하기 위해 적당히 높게 유지되어야 합니다. 따라서 더블 위시본 부싱은 반경방향 강성에 비해 비틀림 강성이 낮은 것이 특징이며(일반적으로 1:1~1:3 비율), 측면 안정성을 위해 반경방향 강성을 강화하는 동시에 비틀림 반응을 더욱 부드럽게 하기 위해 비대칭 설계 또는 유압 부싱을 사용하는 경우가 많습니다. 이를 통해 공격적인 주행 시 탁월한 성능을 발휘할 수 있습니다. 즉, 더 나은 롤 제어, 더 안정적인 토우/캠버 동작이 가능하지만 부싱에는 더 높은 피로 저항과 정밀한 동적 특성이 필요합니다.
멀티링크 서스펜션은 가장 유연하고 복잡한 독립 서스펜션 아키텍처로, 일반적으로 후방 차축에 3~5개의 개별 링크를 사용합니다(경우에 따라 전방에 하이브리드 구성). 상부 컨트롤 암, 하부 컨트롤 암, 트레일링 암 등을 포함한 전용 링크에 다양한 자유도를 할당하여 고도로 분리된 하중 경로를 달성합니다. 세로 하중은 일반적으로 전용 트레일링 또는 세로 암에 의해 관리되므로 컨트롤 암 부싱의 세로 하중 공유는 독립 부재에 의한 하중 전환 덕분에 가장 낮습니다(종종 20~30% 미만). 측면 하중은 여러 개의 가로 링크에 걸쳐 분산되며, 각 부싱은 국부적인 측면 힘만 지탱하므로 개별 하중 비율이 더욱 낮아집니다. 마찬가지로 수직 하중은 여러 장착 지점에서 공유되어 최대 응력을 낮게 유지합니다. 이러한 높은 수준의 기능적 디커플링을 통해 각 컨트롤 암 부싱은 고도로 전문화된 역할을 수행할 수 있습니다. 일부 위치(예: 전면 하단 암 또는 트레일링 암 부싱)는 측면/세로 충격에 저항하고 기하학적 정밀도를 유지하기 위해 반경 방향 강성을 우선시합니다. 다른 것(예: 위쪽 팔 또는 발가락 제어 링크 부싱)은 바운스 중에 자연스러운 휠 비틀림과 발가락 변경을 허용하여 "수동적 후방 조향" 효과를 가능하게 하기 위해 극도로 높은 비틀림 컴플라이언스를 요구합니다. 다중 링크 시스템의 반경 방향-비틀림 강성 비율은 링크 기능에 따라 크게 달라집니다. 일부는 높은 반경 방향 강성을 선호하고 다른 일부는 비틀림 유연성을 지배합니다. 이 "역할별" 접근 방식은 멀티 링크 서스펜션에 편안함과 핸들링 사이에서 매우 넓은 조정 범위를 부여하지만 이는 또한 부싱 설계가 고도로 맞춤화되어야 함을 의미합니다. 동일한 차량의 서로 다른 위치에 있는 부싱은 재료 구성 및 내부 구조에서도 크게 다를 수 있습니다.
MacPherson 서스펜션은 컨트롤 암 부싱이 높은 종방향 및 반경방향 하중 공유를 통해 "만능자" 역할을 하도록 하며 기준 안정성을 위해 반경방향 강성에 크게 의존합니다. 더블 위시본은 듀얼 암 하중 공유를 통해 부싱 부담을 줄여 정확한 운동학을 위한 비틀림 컴플라이언스를 더욱 강조합니다. 멀티링크는 하중을 완전히 분산시켜 위치에 따라 방사상 또는 비틀림 요구가 달라지는 특수 기능을 각 부싱에 할당합니다. 하중 및 기능 요구 사항의 이러한 근본적인 차이점은 부싱이 교체 가능한 일반 부품이 아닌 이유를 직접적으로 설명합니다. 엔지니어는 특정 서스펜션 형상, 하중 스펙트럼 및 성능 목표를 기반으로 각 부싱을 선택하거나 설계해야 합니다. 즉, 방사상 강성(롤 저항 및 정렬 유지용), 비틀림 준수(진동 필터링 및 관절화용) 또는 균형 잡힌 절충안의 우선 순위를 결정해야 합니다. 그래야 동일한 부싱 모델이 서로 다른 서스펜션 아키텍처에 설치될 때 완전히 다른 "개성"을 나타낼 수 있습니다. VDI 컨트롤 암 부싱 6Q0407182를 주문해 주셔서 감사합니다!
